Kamin

Že pred dvema tednoma smo začeli z izgradnjo kamina. V prvi fazi smo kaminski vložek (BEF) postavili na svoje mesto ter priklopili zunanji dovod zraka in dimnik. Nato se je začelo počasno obzidavanje. Pod vložkom je/bo uporabljen siporeks. Kar pa je nad kuriščem pa šamot in Planet plošče. Stena, ki je za kaminom je dodatno izolirana s nekim specialnim materialom, ki je dober izolator pri izredno nizki debelini (imena se ne spomnim). Sicer ni poceni, so mi pa vsi pečarji odsvetovali uporabo kamene volne, ker bi bila potrebna večja debelina. Prav tako pa jo je potrebno obdelati z lepilom, kajti v komori, kjer kroži zrak okoli kamina, ne sme biti materiala, ki škodi človeku! Do sedaj nam je uspelo narediti celotno komoro in izdelati šablono za polico, ki bo pred kuriščem. Polica je že doma in čaka na vgradnjo (več o njej povem, ko bo vidna na slikah).

Ena iz levega profila

Še pred pričetkom gradnje kamina sem ponovno štemal (ja že nekaj mesecev nisem). Odločil sem se peljati ogret zrak kamina na hodnik. Zato sem moral narediti dva preboja velikosti 20 x 20cm. Nato mi je sosed naredil kanal iz pločevine ustreznih dimenzij, Kanal se vidi na spodnji sliki. (Manjka še koleno in nekaj  kanala). V steni za kaminom sem imel pripravljeno elektriko, ki sem jo premaknil nižje in hkrati naredil dovod za lučke, ki bodo vgrajene nad komoro.

Kamin iz sprednje strani in viden kanal

za dovod ogretega zraka na hodnik

Danes pa je bil dan D. Kjub še nedokončanemu kaminu smo ga prvič zakurili. Ogenj je zagorel v prvem poizkusu. Malo naju je presenetilo le steklo, ki je v prvi minuti postalo povsem motno in mislila sva, da je v kurišču vse zakajeno. Po parih minutah se je izkazalo, da ne gre za dim ampak za kondenz, ki se je naredil na steklu. Kondenz se je hitro posušil in lahko smo nemoteno opazovali ogenj :-D

Prvič zakurjen kamin

Še nekaj podatkov o kaminskem vložku. Vložek je moči 4-8 kW. Priključek za dimnik je premera 150 mm, priključek za zrak pa premera 110 mm (če se prav spomnim). Več podatkov najdeš na tej povezavi.

Še iz drugega zornega kota

Boljše slike pridejo kmalu ;-)

Dopust - Mali Lošinj

Že nekaj časa nisem nič objavil. Kar pa ne pomeni, da smo obupali. Ravno nasprotno. Pred dopustom sem želel narediti čim več stvari v in ob hiši, zato je zmanjkovalo časa za "bloganje".

Trenutno uživamo zaslužen dopust na Malem Lošinju. Da samo se odločili za enako destinacijo kot lani (drug hotel in sicer Vespera) je glavni krivec spletna stran http://www.kolektiva.si Pri njih smo dobili počitnice 50% ceneje kot je normalna cena...

Kljub poznemu terminu počitnikovanja smo ujeli super vreme. Kar 11 dni smo se za 1x kopali v morju. Morje naj bi imelo cca. 22 C, zrak pa med 25-29 C. Danes pa je začel pihati jugo in očitno prekinil naše čofotanje v morju - bomo pa še notranji bazen pozdravili ;-)

Še nekaj malega o hotelu Vespera. Hotel se nahaja tik ob lanskem hotelu (Aurora) in je v osnovi enako zasnovan. Je pa kar nekaj razlik. V Vesperi ni notranjega bazena (potrebno se je sprehoditi do Aurore), v naši sobi je manjši TV kot lani, lokacija klimatske naprave je slabše izbrana in zato pogojno uporabna in stoli na balkonu so slabši kot lani. To je nekaj minusov, ki so nas zmotili, A k sreči so tudi plusi ;-)

V jedilnici je poseben kotiček za otroke (Pinos buffet) kjer imajo lasten samopostrežni bife (drugačna hrana kot za odrasle!!!), pri večerji je brezalkoholna pijača 4free, šef kuhinje nas je prišel osebno pozdravit in nam ponudil ekstra pripravo večerje za malčka, če mu kdaj večerja ne bo ustrezala in seveda dnevna animacija za otroke - P I N O.

Naš maneken obsijan s popoldanskim soncem

Moja malenkost brez zidarskega orodja pa kljub temu ves moker ;-)

Morje tukaj je res krasno - na trenutke se ti zazdi, da plavaš v akvariju

(toliko življenja je tam spodaj)

Malo umetniške fotografije, ko je že ravno čas za igranje

In še ena umetniška

(bodi pozoren na človeka na krmi - le kaj dela?!?!?)

Estrihi / Tlaki

In smo jih dočakali - tlake namreč.

Ta tematika je bila pri nama v zadnjih 3 mesecih največ na sporedu :-D

V torek 2.avgusta pa smo jih le dočakali. Mojstri podjetja SKOK iz Grosuplja so prišli malo po 7-mi uri in se po jutranji kavici lotili svoje naloge. Narediti so morali 275 m2 tlakov. Ekipa je štela 4 mojstre in vsak se je držal svojega opravila. Eden je skrbel za "mešalec" in dostavo betona, drugi je skrbel za beton, ki je pripotoval po cevi v prostor, tretji je beton poravnal na pravo višino in četrti vse skupaj "zalikal". Tako uigrana ekipa je z delom zaključila ob 17-ti uri z vsemi vmesnimi pavzami! Za 1x jih lahko samo pohvaliva, ker fantje so res pridni in natančni. Sedaj pa prostore dobro zračimo in upamo, da tlak kje ne poči :-S

Prvi mojster, ki je skrbel za beton

Narejen prostor v kleti

Drugi mojster, ki je skrbel za dostavljen beton

in grobo ravnanje le tega

Od blizu...

In začasna klančina za dovoz v garažo.

Med klančino in notranjim tlakom je narejena dilatacija!

Za izdelavo tlakov smo porabili cca. 19 m3 peska in cca. 2 paleti in pol cementa. Koliko je šlo vlaken in plastifikatorja ne vem.

Talno ogrevanje - 2.del

Po položenem vsem stiroporju, sistemskimi ploščami in napeljanih dovodnih ceveh do razdelilnih omaric (napeljal sem 26x3 PEX-Al-PEX cevi), sva začela s cevmi za talno ogrevanje.

Ker tega še nikoli prej nisem počel, sem si zadeve malo ogledal na internetu, nekaj v živo, predvsem pa sem si pomagal s tem, da sem vse sobe zrisal na računalnik in tako ugotovil koliko dolge zanke bodo v posameznem prostoru.

Vseh 25 zank (cca. 2200m cevi) sva dva položila v cca. 15 urah. Cevi sva polagala na 10 cm, razen ob zunanjih stenah na 5cm in v kopalnicah na cca. 7 cm. Cevi sva polagala na sistemske plošče, kar je prav zabavno početje. Razen v dveh kopalnicah sva polagala na navaden stiropor in tega ne bi počel nikdar več. Opravilo je zamudno in nerodno pa še en par rok nama je manjkal za učinkovito delo!!!

Razdelilna omarica na hodniku - 8 vej

Najina 1. soba

(tukaj sva se učila in najbolj komplicirala)

Soba v kateri sta položeni 2 veji

(Vidna je modra cev za prezračevanje pritličja)

Omarica z 10-timi vejami

(dogradili bomo še lončke za odzračevanje)

Ena izmed kopalnic in

cevi položene na navaden stiropor

Priklop vseh zank in dovodnih cevi nama je naredil majster. Pohvalil je najin šolski primer polaganja cevi in pa sistemske plošče. Sistem smo za 1x napolnili z zrakom in sicer na dobrih 5 barov in tak pritisk drži že 14 dni - torej "dihta" ;-)

Talno ogrevanje - 1.del

Preden sem položil ves stiropor in sistemske plošče, je bilo potrebno na hodnikih vgraditi omarice za razvod talnega ogrevanja. Ker slednjih nismo vgradili že pred ometi, je sledilo pazljivo štemanje in naknadnja vgadnja. Glavni razlog za pozno vgradnjo je bilo vprašanje o številu vej talnega ogrevanja v posameznem nadstropju in s tem povezano velikostjo omaric. Na koncu sem se le odločil in v mansardi vgradil 8 vej, v pritličju 10 vej in v kleti 7 vej.

Omarica v kleti

in naslednji dan porezana montažna pena ("purpen")

Omarice, razdelilce in cevi PEX-Al-PEX 16x2 sem kupil v Nemčiji v spletni trgovini:

http://www.hs-vertrieb24.de/

Naročanje opreme je potekalo brez težav, razen dva dni po plačilu, ko sem želel preveriti ali so dobili denar in se nihče ni oglasil na telefon. Nato je sledil vikend in še dva dni napetosti ali je vse OK ali ne. V ponedeljek pa olajšanje, kajti takoj zjutraj so odgovorili na moj email in mi pojasnili, da so imeli praznik in nato vikend.

Naj povem, da so banke potrebovale 6 dni, da so nakazan denar spravile iz mojega računa na račun prodajalca! Prodajalec pa je v 7 ali 8 dneh spravil 350kg materiala Slovenijo!

Dobavljen 10-vejni razdelilec in omarica

Cevi PEX-Al-PEX (proizvajalec EMMETI) sem naročil v kolutih po 500m. Ker so taki koluti veliki in težki, je bilo potrebno narediti razvijalec. Naredil sem ga iz starega pisarniškega fotelja, koluta od kabla in lesa.

Ker je bilo planiranih 25 zank. Maksimalna dolžina posamezne zanke pa naj ne bi presegala 100m, sem naročil 2500m cevi. Ker pa sem si vse zanke talnega gretja predhodno zrisal na računalnik, sem ugotovil, da bo povprečna dolžina zanke cca. 85m. Zaradi te ugotovitve sem naročil 500m kolute, kajti tako je bilo manj odpadka, kot če bi take zanke delal s 200m koluti. Tako mi je na koncu ostalo dobrih 300m cevi v enem kosu + nekaj manjših ostankov!

Doma narejen razvijalec

Vodovodni jašek v kleti

V klet sem napeljal 4 alkaten cevi premera 1". 1. in 4. cev sta za priklop komunalne vode iz dveh različnih dovodov, 2. cev je za priklop vaškega vodovoda in 3. cev je priklop deževnice.

Pred izdelavo tlakov sem želel te cevi priklopiti in preveriti tesnost spojev.

Izveden priklop

In še en pogled

Ko sem vse povezal sem najprej preveril 2. cev po katerem bo dovod vaškega vodovoda - voda teče, pritisk normalen, na začetku malenkost umazana voda, nato pa lepa čista... Spoje pustim pod pritiskom cca. pol ure in vsi spoji ostanejo suhi in prijetno mrzli ;-)

Nato priklopim 1. alkaten cev in odprem vodo. Voda lepo teče, vendar pritisk začne takoj padati. Pomislim, da je nekaj narobe zunaj na spojki, zato jo preverim. Spojka suha! Aha, en se je malo pošalil in mi zaprl vodo v glavnem jašku, odtečem do jaška, kjer so vsi ventili odprti!?!?!? Kaj pa je sedaj to? Odhitim v klet, kjer voda le še kaplja :-(

Očitno se je nekje cev zamašila! Sranje!!! Ampak dobro, da še ni tlakov ;-) Razdrem holandec na prvem ventilu (odločitev za tak spoj se je že obrestovala) in preverim delovanje ventila. Ventil popolnoma odprt. In tudi preostanek vode v cevi lepo priteče v klet. Torej je problem od tu naprej. Pogledam v cev in zagledam neko svinjarijo. Poizkusim jo zbezati ven a žal ne gre :-( Zato pade odločitev, da delno razdrem mojo vezavo (ja, težko je bilo sprejeti to odločitev). Ko razdrem, ugotovim, da se je "umazanija" nabrala v T kosu. Zadevo očistim, sperem pod vodo in sestavim nazaj. Ponovni test in voda spet teče, brez padca pritiska....jupiiiii.

Ko končam s preizkušanjem začnem pospravljati orodje in tudi svinjarijo, ki sem jo spravil iz T kosa. Šele takrat zaznam, da so se v cevi nabrale dlake?!?!? Očitno je neka žival našla prostor v moji alkatenki :-D

Narejeno delo poslikam, prav tako smeti, ki so se nabrale in ko slike prenesem na računalnik sledi potrditev domneve - smeti so bile miške oz. verjetno gnezdo!

Še dokaz, kaj se je nabralo v 1" alkaten cevi

NAUK: vsako cev, ki je ne priključiš jo na koncih vsaj zamaši / zalepi / pokri !!! Šola, ki se je za me kar srečno končala.

Podstrešne stopnice

Sedaj je hiša res zaprta ;-) No ja, kakšna luknjica se še najde. Podstrešne stopnice so čakale več kot pol leta na montažo. Ker montaža ni bila nujna, sem jih raje nekajkrat prestavil iz sobe v sobo in jih umikal vedno bolj v kot.

Danes pa so le dočakale pol ure pozornosti in sedaj že opravljajo svojo nalogo. Montaža ni nič zahtevna, le fino je da so prisotne 3 osebe. Dva sva jih dvignila in držala dvignjena, moja draga pa jih je privijačila.

Pripravljena odprtina

(tudi tokrat sem pretiraval pri natančnosti, saj je bila odprtina večja le 1 ali 2 mm kar je otežilo vstavljanje stopnic v odprtino)

Stopnice pripravljene na montažo

(Potrebno je bilo minimalno sestavljanje)

Montaža zaključena

Še odprte stopnice - dolžino bom prilagodil po narejenih tlakih

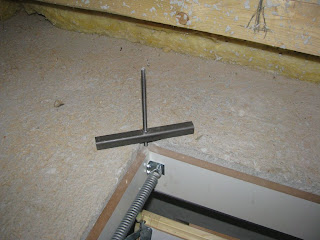

Detajl pritrditve stopnic

Polaganje stiroporja - 2.del

Še en delovni vikend je za nami in še en vikend bližje smo vselitvi (no ja, upam si že pomisliti nanjo, napovedati datum vselitve pa ne!) ;-)

Ker je natančno polaganje stiroporja precej zamudna in dolgočasna zadeva, sem ta vikend poizkusil položiti nekaj m2 sistemskih plošč. Za sistemske plošče se niti ne bi odločil, če ne bi dobil tako ugodne cene. Ugodno ceno smo dobili kupci, ki smo se združili preko foruma Pod svojo streho in v Avstriji kupili sistemske plošče pri Hirsch Servo AG. Dobavljene plošče so bile po kakovosti v 2. razredu kar pa za 1x ne predstavlja nobenega problema.

Sistemske plošče imajo 5 cm raster za cevi

in 3 cm izolacije

Položene sistemske plošče v dnevni sobi

(viden podstavek za kamin in dovod zunanjega zraka)

Vidne vse 3 plasti stiroporja

(2 + 3 + 3 sistemske plošče)

Na prvi sliki se vidi, da sem v okroglem delu sobe položil navaden stiropor debeline 3cm, kajti tako bo lažje položiti cevi za talno ogrevanje.

Iskanje ustrezne kopalne kadi (banje)

Danes smo si vzeli popoldan čas in skočili v Metliko. Tam je velik salon kopalniške opreme Kolpa San. Ker je pred izvedbo tlakov potrebno pripraviti odtoke za kopalno kad in tuš, smo si šli zadeve ogledati v živo. Nad številom razstavljenih izdelkov smo bili navdušeni, nekoliko manj pa nad prodajalci, ki so nam tako čez pult pokazali smer kje naj iščeva iskane izdelke (naj povem da so razstavljeni v treh etažah!).

In še nekaj utrinkov:

Prvi preizkus

Drugi preizkus

(kaj pa je tisto tam???)

a, mikrofon je!!!

Tole je pa že bolj moderno

in na koncu še slastna večerja v rumenem M

Hidroizolacija kletnih tal

Pred izvedbo talne hidroizolacije sem zelo dobro očistil IZOTEM, ki gleda izpod kletnih sten. Čiščenja sem se lotil v dveh fazah. Najprej sem odstranil večje kose umazanije. Uporabil sem kladivo in zidarsko sekirco. V drugi fazi pa okroglo žično "krtačo", ki se vpne v vrtalni stroj. Najbolje se je obnesla taka izvedba, da ima žičke pravokotno na os vrtenja. Delo poteka hitro in enostavno. Treba je paziti na lastno varnost, zato so dobrodošla zaščitna očala in dobro zračenje prostora (ali celo uporaba zaščitne maske).

Nato sem prostore dobro pometel in čez nekaj časa, ko se je prah polegel še dobro posesal (človek kar ne more verjeti koliko finega prahu se nabere). Sledil je nanos IBITOL-a. Nanašal sem ga z valčkom. Nanesel sem ga na očiščena betonska tla in na očiščen Izotem. Po navodilih proizvajalca naj bi se nanos sušil 24h pred pričetkom varjenja Izotema oz. Izoteka. Sam sem počakal 2 dni.

Nato je sledilo varjenje hidroizolacije. Sam sem polagal Izotem V4. Izotem je nekoliko cenejši od Izoteka in je namenjen taki uporabi.

Končana ena soba v kleti

Izvedba hidroizolacije pri okroglini

Vse spoje sem dobro "popeglal"

Hidroizolacijo sem varil na podlago po celi površini, na spojih pa sem se odločil za cca. 15 cm prekrivanje. Vsi medsebojni spoji so dodatno segreti in "popeglani".

Nikov 3. rojstni dan

V ponedeljek 25.4.2011 je NIK praznoval svoj tretji rojstni dan. Kot se spodobi za tako velikega fanta, je povabil veliko sorodnikov in prijateljev. Vsi skupaj smo uživali, se veliko igrali in predvsem zabavali...

Nik - 3 leta

Skupinska slika vseh,

ki so si vzeli čas za slikanje

Največja atrakcija je bil Jeep

(gips po Nikovo :-D )

Punce so se kar vrstile...

...in tudi kakšen sovoznik se je našel

Vsem hvala za prijetno druženje in darila...

Spuščen strop v dnevni sobi

Nad delom dnevne sobe se nahaja balkon. Ker bo balkon izoliran na zgornji strani le 7 cm, sem se odločil, da v tem delu dodatno izoliram strop. Strop bo dodatno izoliran cca. 10 cm (nisem še 100% odločen).
Ker mi je nekaj knaufa ostalo še od obdelave strešnih oken, trenutno pa mi dela napoto, sem se odločil, da se s stropom spopadem pred tlaki. Tako sem v petek popoldan začel delati podkonstrukcijo a hitro obupal. Kajti soba je široka 4,4 m in zelo prav pride pomoč še ene osebe. Tako sva z boljšo polovico v soboto naredila celotno podkonstrukcijo in pritrdila tudi nekaj gips plošč. Trenutno so nekatere plošče pritrjene samo delno, kajti vgraditi je potrebno še izolacijo in lučke. To bomo naredili po tlakih.
Strop je spuščen 14 cm, narejeni stopnički sta visoki po 7 cm (6cm profil in 1 cm gips plošča). Dolžina stopničk je cca. 40 cm.

Pogled na celoten izdelek iz jedilnice

Detajl leve strani spuščenea stropa

Detajl desne strani spuščenega stropa
(Vidna je cev za dovod svežega zraka - jo moram še skrajšati)

Takole sva obdelala gips ploščo ob okroglini

Pogled na izveden prehod

Naj povem še, da sem konstrukcijo naredil na 30-42 cm. Profile sem na strop pritrdil z direktnimi obešali dolžine 20 cm. Razdalija med obešali je bila cca. 1 m. Ker je prostor širok 4,4 m, profili pa le 4 m, jih je potrebno podaljšati z ustreznimi elementi. Ker pa ta spoj ni popolnoma tog, sem na mestu spoja dodal dodatno obešalo, ki poskrbi, da je konstrukcija nekoliko bolj kompaktna že brez nameščenih gips plošč.
